CYWGN无局放感应耐压试验装置采用正弦波高保真线性功率放大变频电源，达到无局放要求，变频电源输出波形为纯正正弦波，可满足220kV／240MVA及以下电压等级容量的电力变压器的局部放电、感应耐压试验的需求。CYWGN无局...
CYWGN无局放感应耐压试验装置采用正弦波高保真线性功率放大变频电源，达到无局放要求，变频电源输出波形为纯正正弦波，可满足220kV／240MVA及以下电压等级容量的电力变压器的局部放电、感应耐压试验的需求。
CYWGN无局放感应耐压试验装置 | ||||
序号 | 分类 | 名称 | 规格 | 数量 |

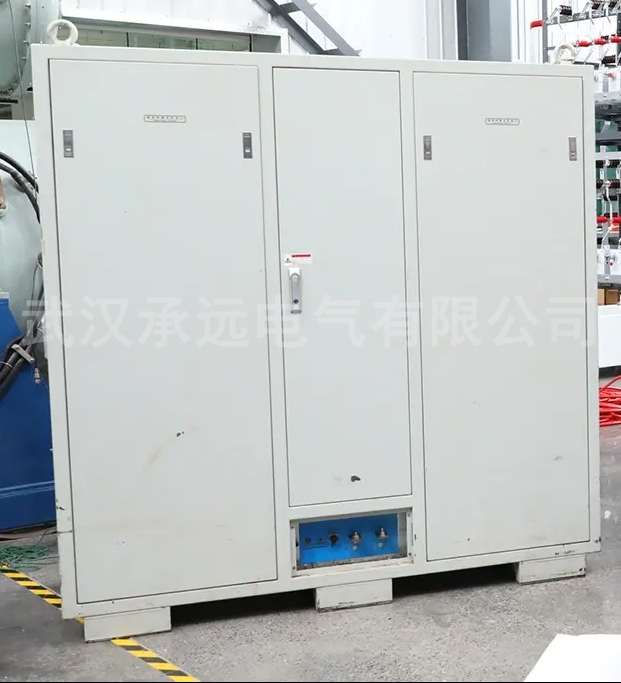

1 | 无局放 | 无局放变频电源主体 | 300kW | 1台 |
变频电源 | 智能变频电源控制箱 | 1台 | ||
变频电源控制光纤 | 20m变频控制（含光电转换器） | 1根 | ||
高压测量光纤 | 20m高压测量（含光电转换器） | 1根 | ||
同步电源连接线 | 20m | 1根 | ||
高压测量终端 | 分压器输出电信号转换为光信号传输至变频电源控制箱测量 | 1套 | ||

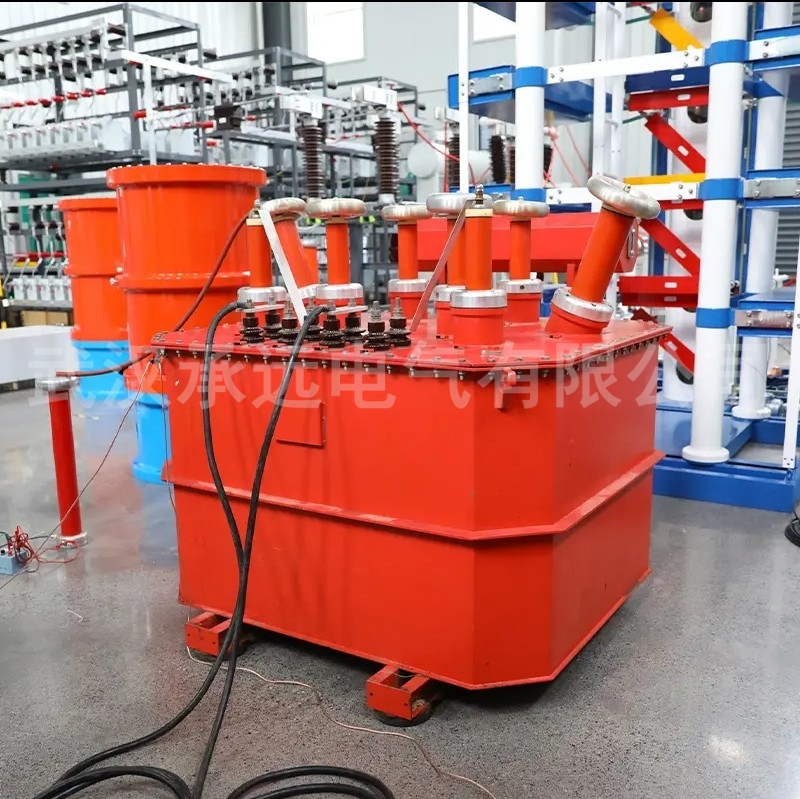

2 | 无局放励磁变压器 | 无局放励磁变压器 | 300kVA/2x10/35kV/2x300/350/400 | 1台 |
高压串并联连接线 | 1套 | |||

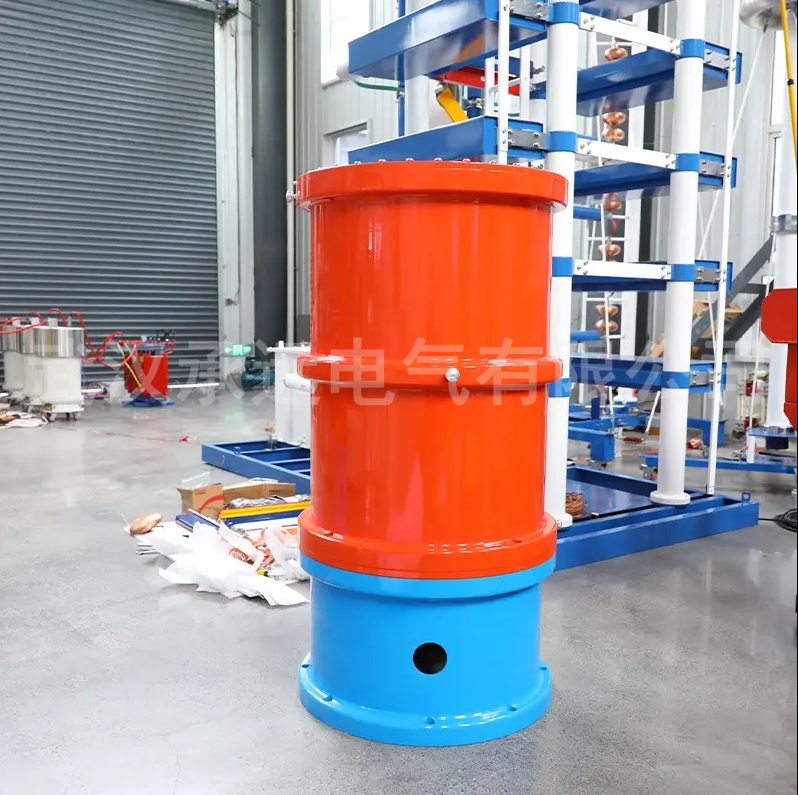

5 | 无局放补偿电容器 | 无局放补偿电容器 | 500kVA/35kV/25kV; 8A (6H),12A (3H),20A (1H) | 4节 |
6 | 无局放 | 无局放电容分压器 | 100kV/300pF | 1套 |
电容分压器（局放试验用） | 屏蔽测量线 | 15m | 2根 | |
铝合金包装箱 | 无局放分压器及均压环用 | 1套 | ||
7 | 多功能峰值电压表 | 1只 | ||
8 |
均压罩（变压器局放试验用） | 110kV高压套管防晕用 | 110kV | 3只 |
220kV高压套管防晕用 | 220kV | 3只 | ||
包装箱 | 2只 | |||
9 |
输入、输出电缆 | 变频电源输入电缆 | 截面95m㎡ | 3根 |
变频电源输出电缆 | 截面120m㎡ （每根长度10m） | 2根 | ||
励磁变输出线 | 20kV高压硅胶线6m㎡ （每根长度20＋30m） | 2＋1根 | ||
黑色带皮导线10m㎡ （每根长度20＋30m） | 2＋2根 | |||
10 |
各部件其它连接线及光纤 | 变频电源控制光纤 | 20m | 1根 |
变频电源高压测量光纤 | 20m | 1根 | ||
接地扁铜线 | 截面10m㎡，10米／根 | 4根 | ||
高压防晕导线 | 10m+5m | 1＋2根 | ||
11 |
其它备品及工具 | 变频电源专用工具 | 功放板抽取工具 | 1套 |
装配工具 | 均压环安装 | 1套 | ||
运输捆绑器 | 变频电源等大件设备运输用 | 1套 | ||
起重吊具 | 大件设备起吊用 | 1套 | ||
12 | 其它配件 | 电缆线盘带轮子 | 3只 | |
电抗器绝缘底座 | 1套 |
产品参数
技术指标
1）额定工作输入电源：380V±10％（三相）；50Hz；
2）变频电源额定输出功率：300kW；
3）输出相数：单相
4）频率可调范围：20Hz～300Hz，频率在设定范围内调节时，电压恒定输出
5）输出频率分辨率：0.01Hz
6）输出频率不稳定度：≤0.05％
7）输出电压波形为正弦波：波形畸变率≤1.0％
8）系统局部放电量：≤10pC
9）系统工作时间：变压器局放试验时运行时间180min；谐振耐压试验时运行时间120min
10）绝缘水平：1.2倍额定电压下耐压1min
11）噪音水平：≤65dB
12）变频电源容量：300kW（推挽线性放大式）
