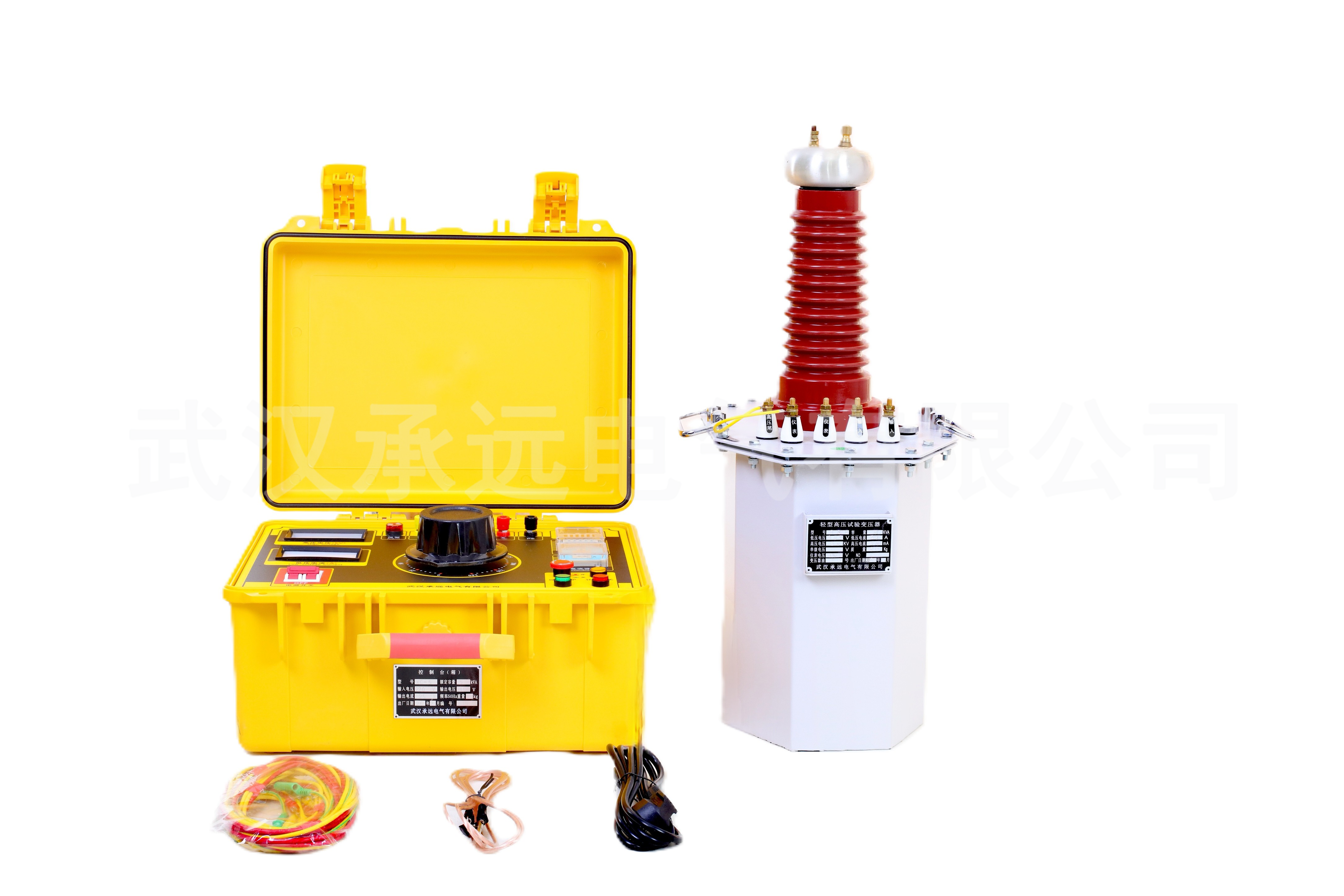

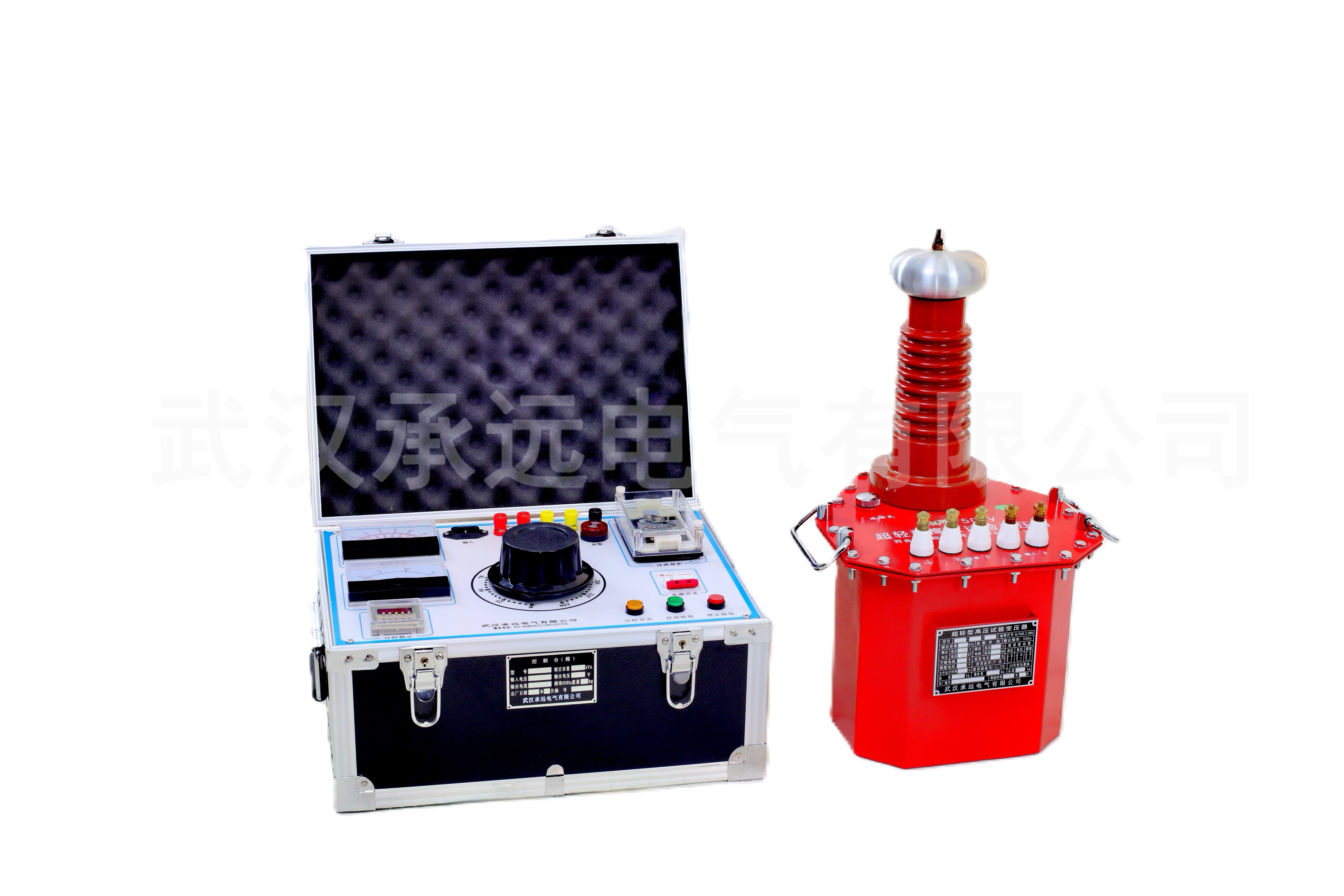

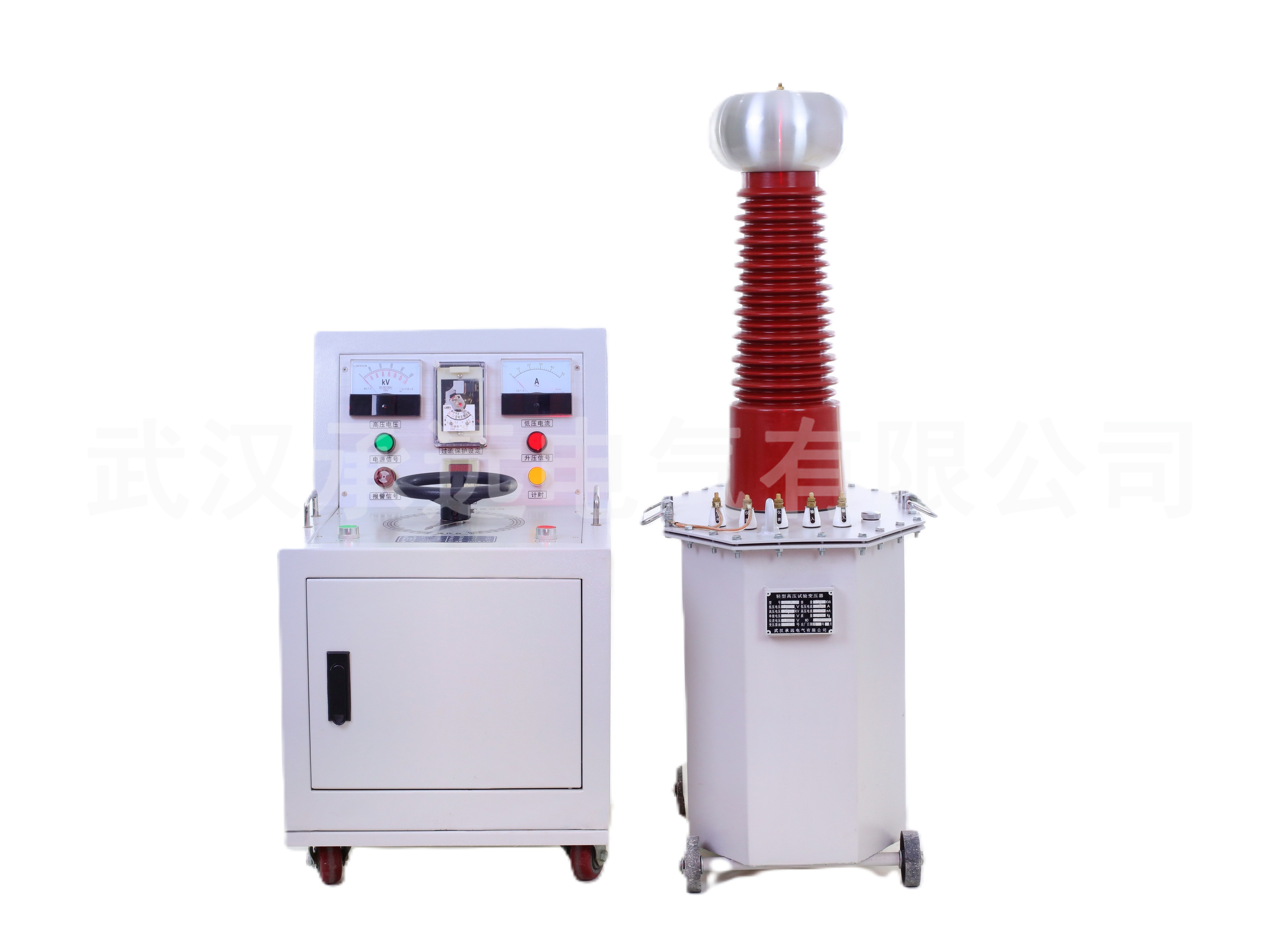

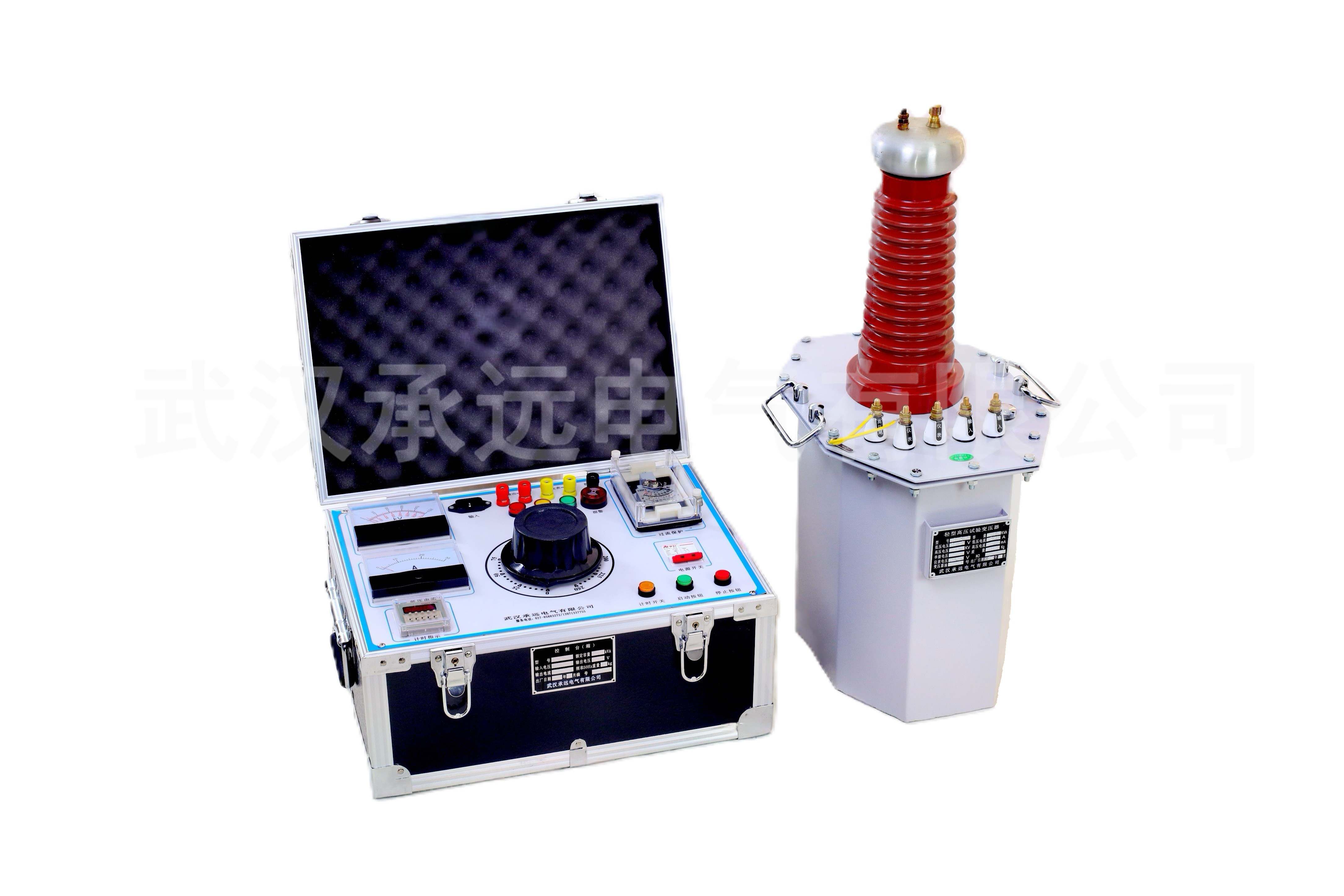

CYYDJ系列油浸式试验变压器（可定制款）

YD系列油浸式试验变压器又名油式试验变压器、油式变、油浸式高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升...

YD系列油浸式试验变压器又名油式试验变压器、油式变、油浸式高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压仪。

YD系列油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，YD（JZ）系列轻型交直流高压试验变压器是在YDJ系列试验变压器的基础上按照国家标准《JB／T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

·用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力；

·具有重量轻、体积小、移动方便、性能优越等特点；

·YD系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件；

·高压线圈为圆筒多层塔式，低压线圈在外，仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。

油式试验变压器参数

规格	容量kVA	低压侧		高压侧		测量变比	60分钟温升℃	阻抗电压％	空载电流％	质量kg	外形尺寸长X宽X高 mmXmmXmm
规格	容量kVA	电压V	电流A	电压kV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	19.5	200X275X640
3/50	3	200	15	50	60	500	50	10	<4	27	240X300X690
5/50	5	200	25	50	100	500	50	10	<4	52	250X355X710
10/50	10	200	50	50	200	500	50	10	<4	80	260X375X750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270X420X800
20/50	20	400	50	50	400	500	50	8	<4	140	285X440X820
30/50	30	400	75	50	600	500	50	8	<4	155	295X386X840
50/50	50	400	125	50	1000	500	50	8	<4	184	320X416X910
10/100	10	200	50	100	100	1000	50	10	<4	135	350X475X1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510X390X1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540X400X1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560X410X1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600X460X1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265X380X1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510X390X1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540X415X1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560X430X1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640X490X1850

直流技术参数：交直流两用型试变的参数同上表，直流参数中的额定直流电压为交流的1.4倍，额定直流电流为交流电流的0.7倍。
