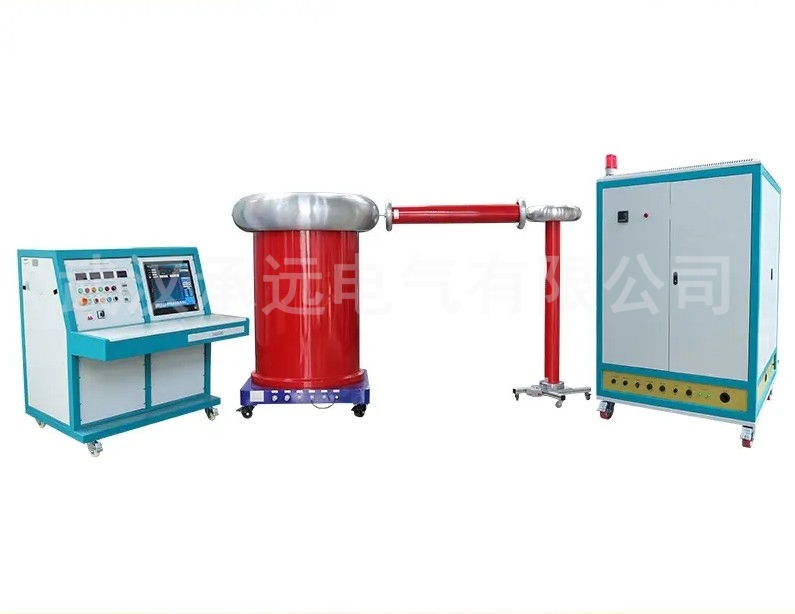

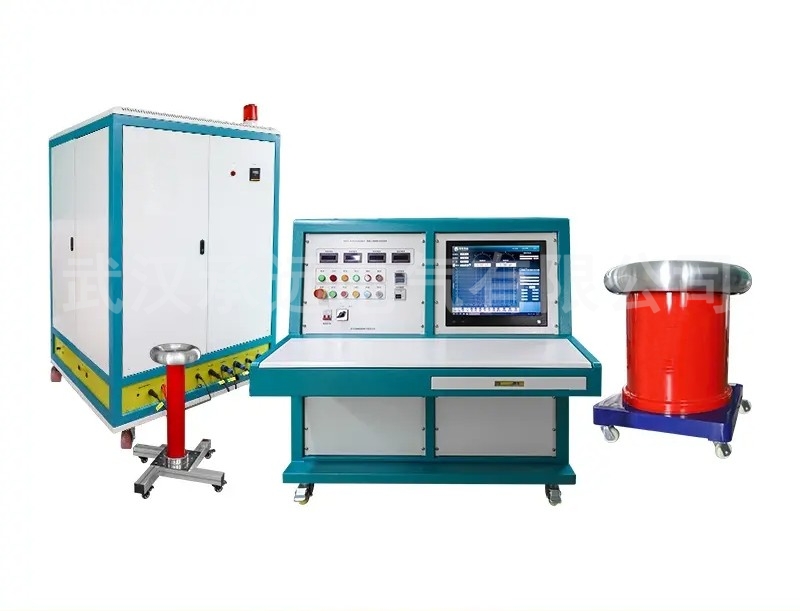

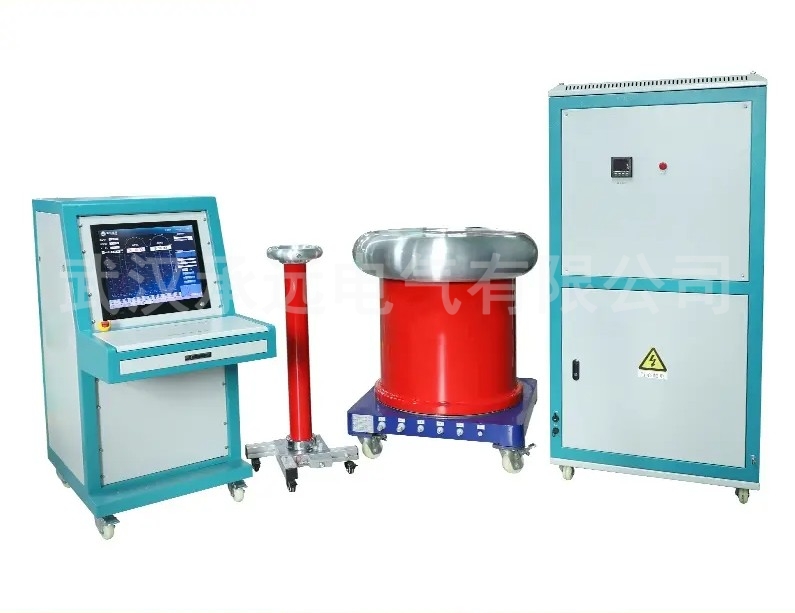

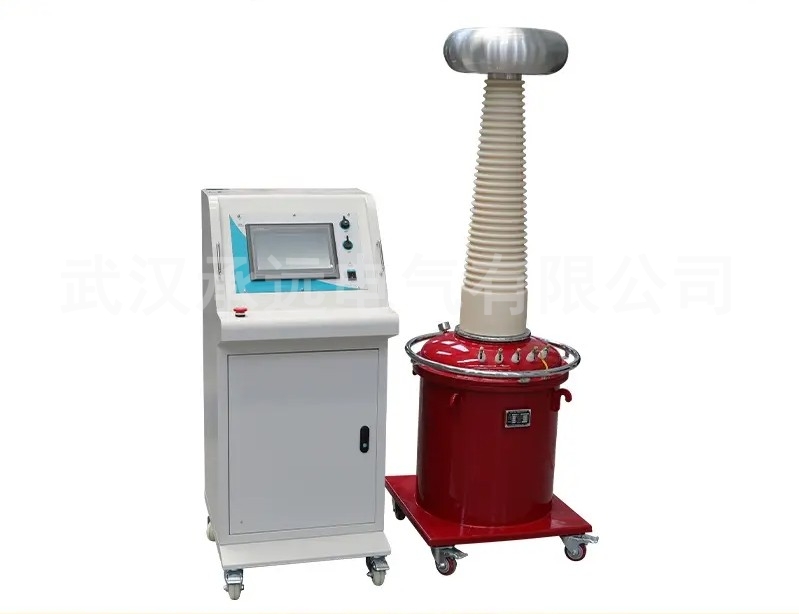

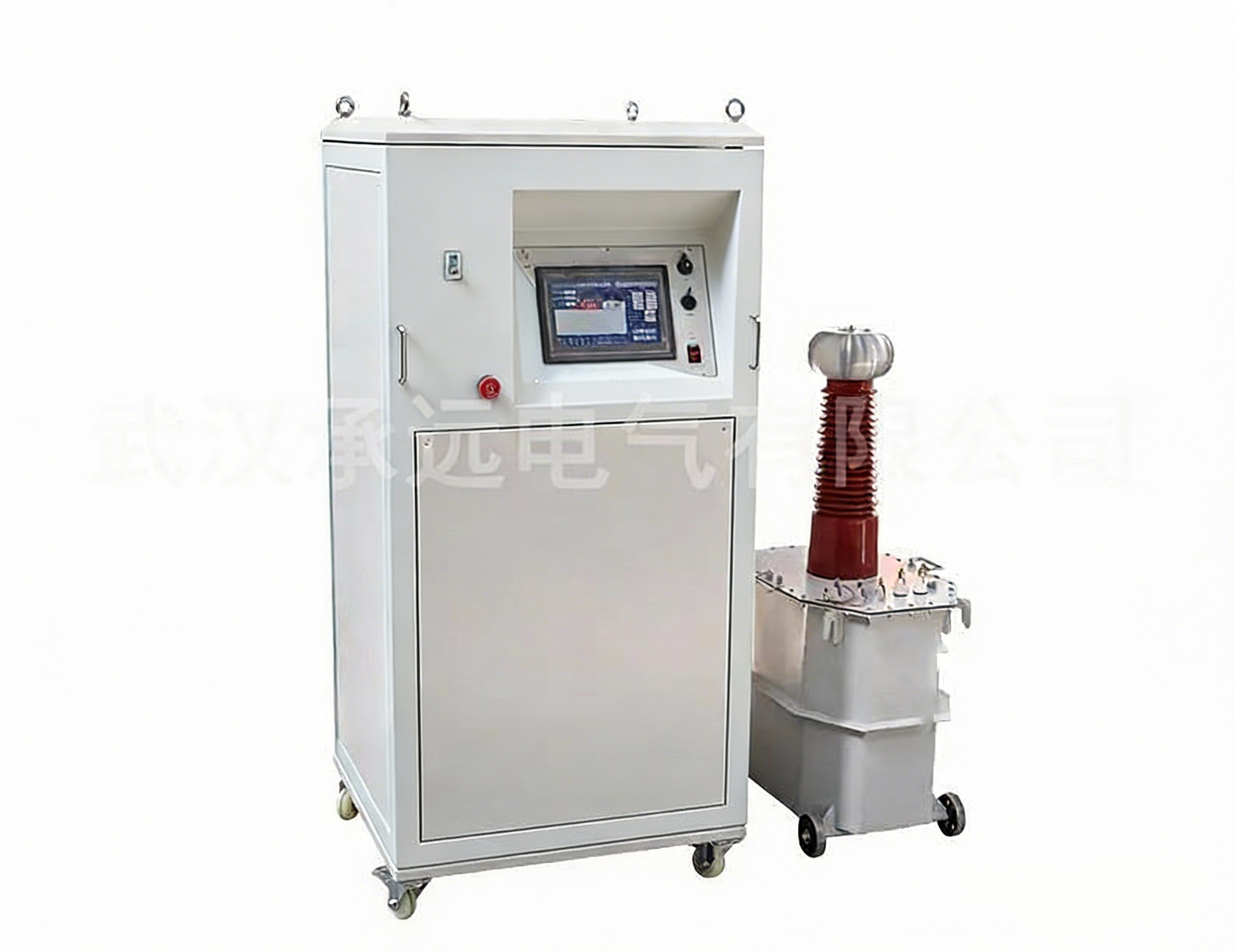

CYJQB-X智能工频耐压试验系统

功能特点

1、标配7寸彩色液晶显示器、可编程控制器PLC自动化控制。

2、高压电压、高压电流、低压电压、低压电流同步隔离采集，采用高精度传感器和高性能采集芯片。

3、人机界面采用全触控和部分键控操作方式，智能化工作过程，任选自动方式和手动方式。

4、独立界面显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，高压曲线动态显示，显示直观明了。

5、完善的过压、过流保护、闪络保护，自设定输出电压、高压电流上限、低压电流上限和计时时间。

6、支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。

7、支持升压速度智能控制，分0.5kV／S， 1kV／S， 1.5kV／S， 2kV／S， 2.5kV／S，3kV／S，6档速度，方便用户自由选择。

8、具有回零检测功能，自动回零后才可进行试验，安全可靠。

9、具有8000条／3个月的本机存储空间，提供USB接口数据导出到外部U盘。

10、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

11、超过设定高压和低压电流时，自动切断电压输出，降压回零，超过闪络保护值后，自动降压回零保护。

12、软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

13、自动错误诊断，易于发现和解决问题，设备维护简洁、维修方便。

使用条件

1、电源电压：380V±10％50HZ±1％ 波形畸变率不大于5％

2、环境温度：-5℃-40℃

3、环境湿度：≤80％RH，不结露、仪器不闪烁

4、海拔：≤1000m

5、使用环境应无明显的尘埃、烟、腐蚀性、可燃性气体、水蒸气和盐雾，无严重的震动情况；

执行标准

DL／T474.4-2018 现场绝缘试验实施导则：交流耐压试验

DL／T848.2-2018 高压试验装置通用技术条件：工频高压试验装置

GB／T16927.1-2011 高电压试验技术：一般定义及试验要求

主要技术指标

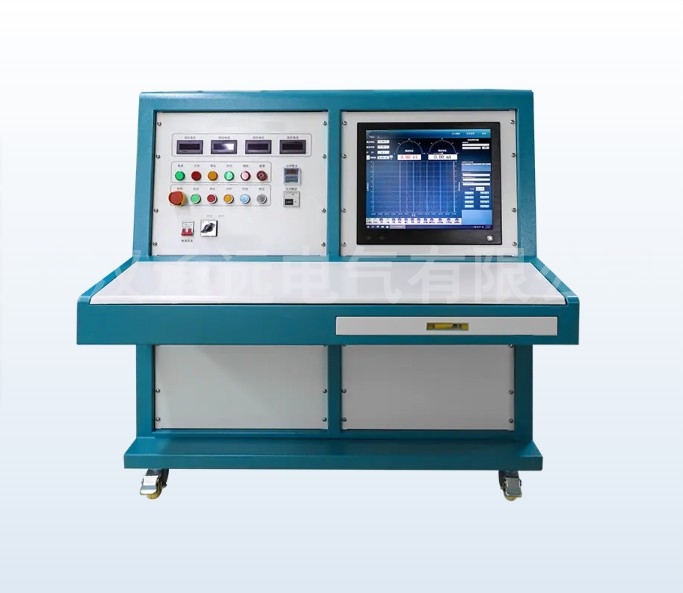

控制部分

1、低压电压测量范围：0-500V 分辨率：1V

2、低压电流测量范围：0.2-1000A 分辨率：1A

3、高压电压测量范围：AC0～50kV 分辨率：0.1KV

4、数字电流表测量范围：0～5A 分辨率：0.01A

5、计时范围：1S～99H

6、电压精度 ≤±3％（10％～100％量程）

7、电流精度 ≤±3％（10％～100％量程）

智能系统：

1、低压电压测量范围：0-450V 分辨率：0.1V

2、低压电流测量范围：0.2-1000A 分辨率：0.1A

3、高压电压测量范围：AC0～50kV 分辨率：0.01KV

4、高压电流测量范围：AC20～5000mA 分辨率：0.01mA

5、计时范围：0～999s

6、电压精度 ≤±3％（10％～100％量程）

7、电流精度 ≤±3％（10％～100％量程）

8、规格尺寸：1200＊1030＊1250 108KG

调压器部分：

1、输入电压：AC380V±10％ 50Hz±1

2、输出容量：250kVA

3、低压输出：AC0～430V

4、输出电流：581A（Max）

5、规格尺寸：1000＊1250＊1840 825.5KG

变压器部分

1、输出容量：250kVA

2、低压（输入）电压：AC0～400V

3、低压（输入）电流：AC 0～625A

4、高压（输出）电压：ACO～50kV

5、高压（输出）电流：0-5000mA

6、测量变比：500：1 误差：±1％

7、阻抗电压：≤9％；

8、空载电流：≤4％；

9、运行时间：额定容量下5min开，5min关断续周期工作制，1／3额定电压和1／3额定电流下可长期运行

10、规格尺寸：Ø1000＊1180 745.5KG
