CYCDP程控超低频高压发生器系列0.1Hz超低频高压发生器特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年国家新颁布电力行业标准《超低频高压发生器...

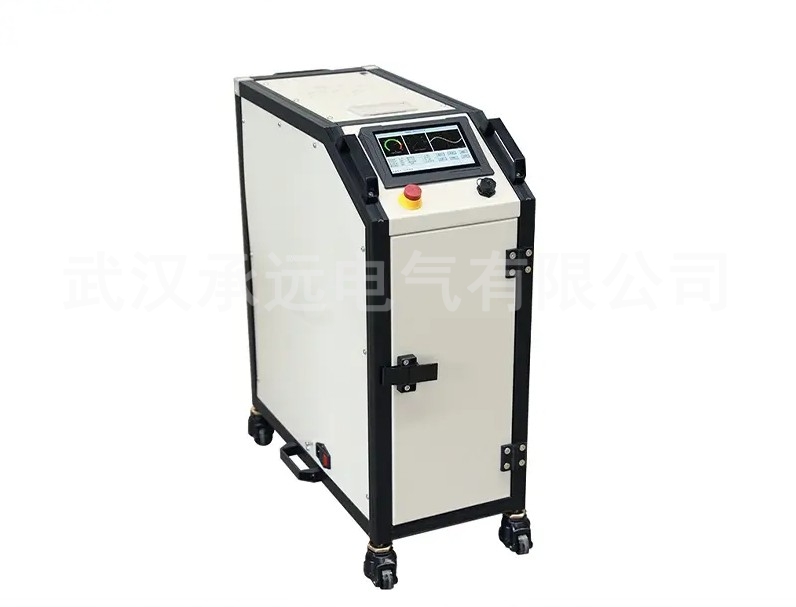

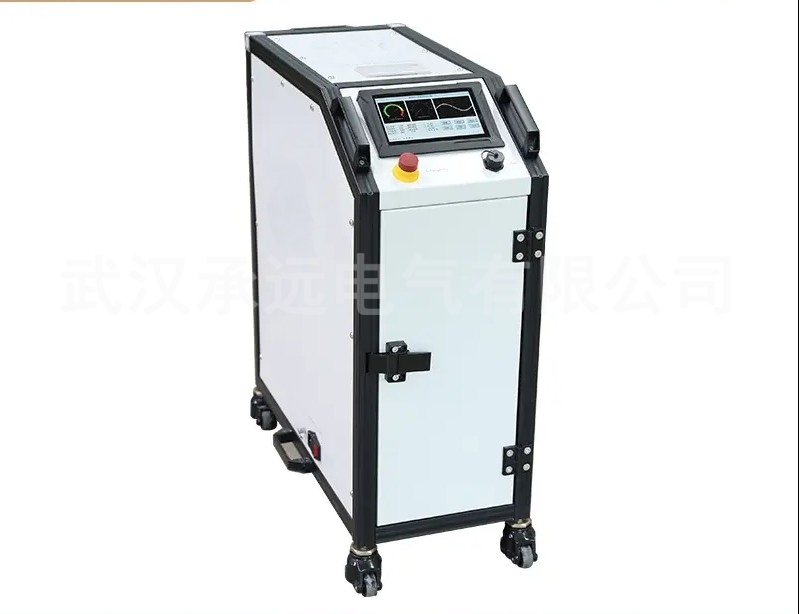

CYCDP程控超低频高压发生器系列0.1Hz超低频高压发生器特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件DL／T849.4-2004》要求。
功能特点：
1、采用技术先进的数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化。
2、控制部分与高压部分采用一体式结构设计，去掉了中间连接线只需一根高压线和地线接到被试品。
3、控制部分与升压部分采用一体式手推车式设计方式，便于各种工作环境下的存储运输、体积小重量轻十分利于户外作业。
4、整机采用一体式铝合金材料、外观新颖操作方便接线简单，图形示显示界面傻瓜式操作使用。
5、保护全面多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms），仪器安全可靠可有效保护使操作使用人员的安全。
6、控制器和高压发生器采用低压连接，光电隔离控制安全可靠。
7、采用了高低压闭环负反馈控制电路，输出无容升效应。
8、电容式触摸屏，液晶图形汉字显示，自动存储，自动打印配置齐全。
9、0.1Hz、0.05Hz及0.02Hz多频率功能选择，测试范围大。
产品参数
产品型号 | CYCDP-34 | CYCDP-63 | CYCDP-84 |
输入电源 | 220V，50／60Hz，峰值8A，平均4A或120V，50／60Hz，峰值12A，平均6A | 220V，50／60Hz，峰值16A，平均12A或120V．50／60Hz，峰值20A，平均15A | 220V，50／60Hz，峰值20A，平均15A或120V，50／60Hz，峰值23A，平均17A |
输出电压频率 | 正弦波0-34kV／ac峰值，0.1Hz、0.05Hz、 0.02Hz、0.01Hz | 正弦波0-63kV／ac峰值，0.1Hz、0.05Hz、 0.02Hz、0.01Hz | 正弦波0-84kV／ac峰值，0.1Hz、0.05Hz、0.02Hz |
输出带载能力 | 0.1Hz大0.5μF 0.05Hz 大1.1μF 0.02Hz 大2.2μF0.01Hz 大5.5μF | ||
波形失真度 | ≤5% | ||
升压方式 | 全自动升降压 | ||
工作周期 | 周期性连续 | 周期性连续 | 周期性连续 |
输出电压精度 | ≤±3% | ≤±3% | ≤±3% |
电压正、负峰值误差 | ≤±3% | ≤±3% | ≤±3% |
操作方式 | 触摸屏操控 | 触摸屏操控 | 触摸屏操控 |
结构方式 | 集成一体式 | 集成一体式 | 集成一体式 |
设备尺寸 | 400*280*660(mm) | 300*650*720(mm) | 300*650*720(mm) |
设备重量 | 38KG | 45KG | 50KG |
输出电缆长度 | 5m | 5m | 5m |
使用条件 | 户内、户外；温度：-10℃～＋40℃；湿度：≤85%RH | ||
